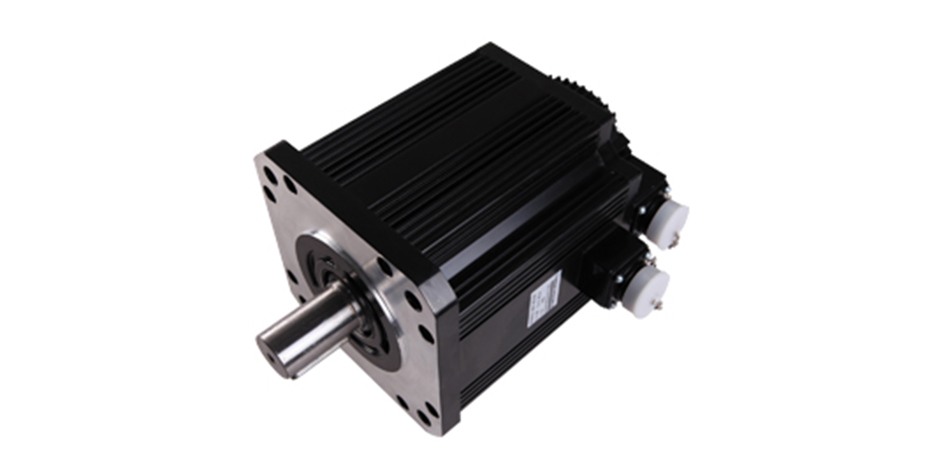

作為控制電機的伺服電機，在高精尖的行業中得到了廣泛的應用。因此在選擇伺服電機的尺寸和選擇依然是很多設備廠家的難題。因此，今天永坤將總結歸納選型時需要注意的方案，幫大家更快、更精確地確定和選擇合適的驅動器和電機。

第一步，機械選擇

大多數機器部分都可以建模為基本運動機制。一些定型軟件被預先編程以詢問機器軸機構類型，然后提供一組字段來定義其參數。   用于直線運動的一種非常常見的動力傳輸裝置是滾珠絲杠。大多數基于滾珠絲杠的設計采用 通過聯軸器耦合到滾珠絲杠的旋轉伺服電機 。旋轉電機轉換為線性運動，在線性導軌上移動負載。

第二步，收集和輸入數據

獲取機械和運動信息有時可能具有挑戰性，但它至關重要。調整軟件使工程師能夠直觀地查看和輸入數據，并通過更改進行迭代以調整性能。 軟件然后自動識別哪個伺服電動機 可以用作作為應用程序的動作輸入。

輸入負載和導程信息后，您必須在設計中考慮滾珠絲杠和聯軸器的慣性。如果從制造商數據中找不到，請使用軟件的滾珠絲杠慣量計算器來確定滾珠絲杠的慣量。 設置慣量和超前值后，定義應用程序的移動配置文件。在這里，輸入移動的距離、時間和加速度。

第三步，選擇電機

輸入所有信息后，設計軟件通常會返回大量適合應用的伺服電機列表。 在這種情況下，如果成本是一個問題按成本因素對建議的電機結果進行排序，以找到滿足應用要求的初始成本伺服電機。

軟件中可以利用的其他功能是將選擇的成本因素與安全因素相關聯的能力。在許多情況下，在初始伺服系統購買上多花 10% 的錢就可以額外增加 20% 的安全系數。

接下來，驗證慣量比是否等于或低于允許慣量比數。對基于滾珠絲杠的設計的電機，設計的負載慣量比除以伺服電機的電機慣量是 44%。如果慣量比高，請考慮加大電機尺寸或添加齒輪箱。 然后就是驗證應用選型的速度和扭矩是否等于或低于電機的最大允許值。請注意，我們選擇的電機的速度和扭矩額定值超出了應用所需的一些“安全”裕度。

關于伺服電機的選型還有什么不明白的嗎？歡迎聯系潘工15118744777聯系溝通
